Mulde – neue DIN 30720
Absetzkippermulden nach DIN 30720 Teil 1+2 finden ihren Einsatz in der Bauwirtschaft, Kommunalwirtschaft, in der Industrieproduktion und der Entsorgungs- und Recyclingwirtschaft. Diese Absetzkippermulden sind daher für den universellen Einsatz ausgelegt. Absetzkippermulden können vielfältigste Materialien transportieren wie Erdaushub, Abbruchmaterial, Schrott, Baumaterialien, Kies, Bohrschlamm von Erdsondenbohrungen und Baumaschinen.
offene Ausführung
Form A / asymmetrisch
| Volumen | Länge | Breite | Höhe |
|---|---|---|---|
| 5,5 m³ | 3000 | 1720 | 1250 |
| 7 m³ | 3500 | 1735 | 1500 |
| 10 m³ | 3750 | 1750 | 1800 |
Form S / symmetrisch
| Volumen | Länge | Breite | Höhe |
|---|---|---|---|
| 5 m³ | 3600 | 1720 | 1100 |
| 7,5 m³ | 4000 | 1735 | 1500 |
| 10 m³ | 4000 | 1750 | 2000 |
Sondergrößen
| Volumen | Länge | Breite | Höhe |
|---|---|---|---|
| 12 m³ | 4000 | 1750 | 2000 |
| 12 m³ | 4250 | 1750 | 2250 |
| 15 m³ | 4600 | 1750 | 2250 |
gedeckte Ausführung
Form SD / symmetrisch mit Deckel
| Volumen | Länge | Breite | Höhe |
|---|---|---|---|
| 5,5 m³ | 3420 | 1720 | 1250 |
| 7 m³ | 3740 | 1735 | 1500 |
| 10 m³ | 3890 | 1750 | 2000 |
Sondergrößen
| Volumen | Länge | Breite | Höhe |
|---|---|---|---|
| 12 m³ | 3890 | 1750 | 2250 |
offene Ausführung – 15 m³ und 20 m³
Form A / asymmetrisch
| Volumen | Länge | Breite | Höhe |
|---|---|---|---|
| 15 m³ | 4900 | 1720 | 2250 |
| 20 m³ | 4900 | 1720 | 2500 |
CLOSED
Technische Information: Mulde neue DIN – offene Ausführung
Absetzkippermulde
DIN 30720
Ausführung
- offene Ausführung
Standardbauweisen
- Dreifach-Kipplager auf beiden Seiten der Absetzmulde
- Verstärkungsecken in den Ecken der Mulde
- umlaufende Plan- und Netzhaken
- Stapelsicherungsprofil für Ladungssicherung gestapelter Absetzmulden auf beiden Seiten
- Mulde innen und außen durchgeschweißt
Standard Materialbauweise
- Boden 6 mm, Wand 4 mm
Stahlgüte
- S235JR
Lackierung
- innen und außen grundiert, außen mit RAL-Farbe nach Wahl lackiert
Haken
- Aufnahmebolzen nach DIN 30720
Abschlussprofil
- stabiles Abschlussprofil
Optionen

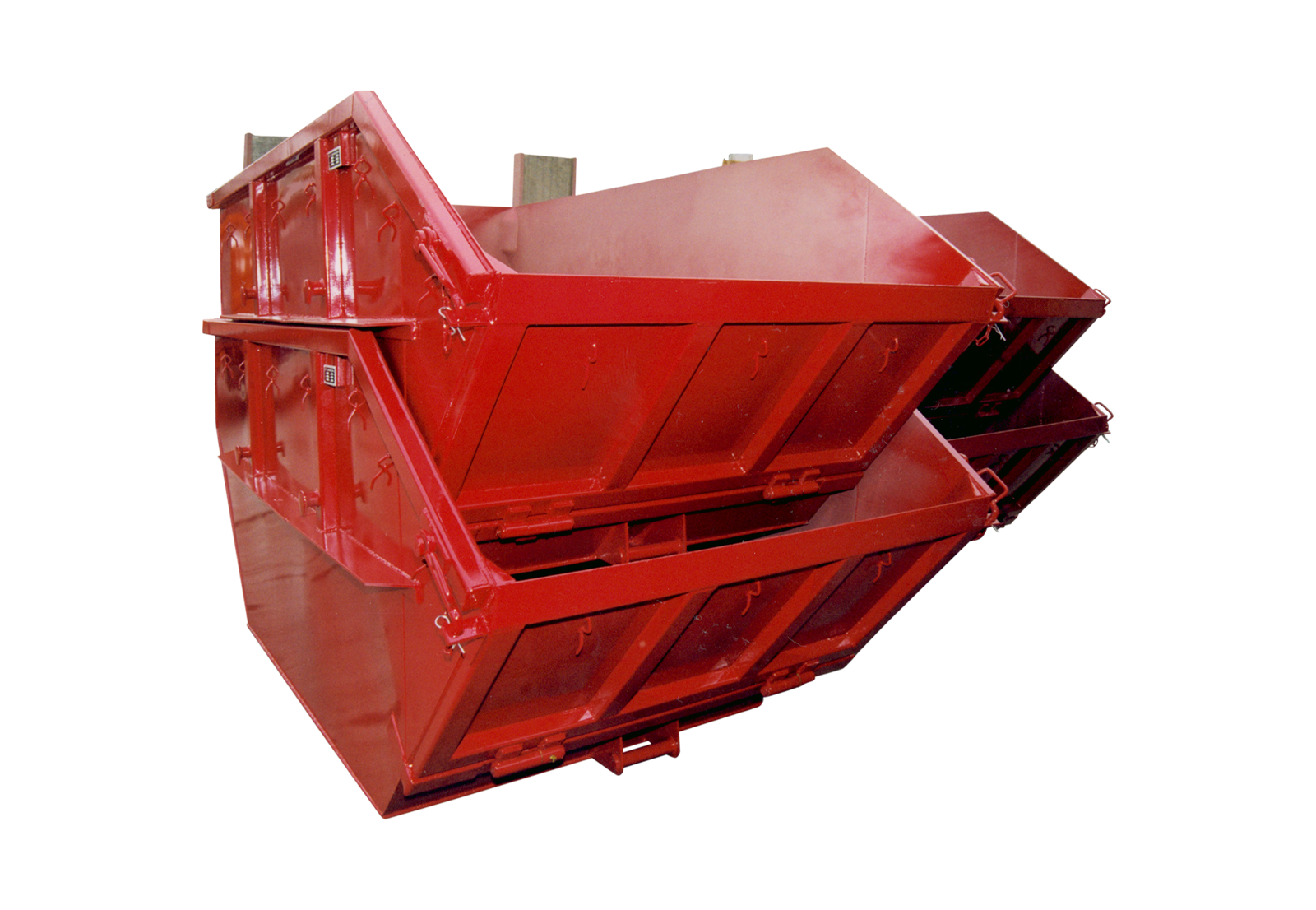

- abklappbare Schüttwand
- kranbar mit TÜV-Zulassung
- höhere Blechstärken auf Anfrage
DGUV 114-010 Prüfplakette
Alle Maße sind Circamaße, Konstruktionsänderungen vorbehalten.
Sonderkonstruktionen auf Anfrage
Technische Information: Mulde neue DIN – gedeckte Ausführung
Absetzkippermulde
DIN 30720
Ausführung
- gedeckte Ausführung
Standardbauweisen
- Dreifach-Kipplager auf beiden Seiten der Absetzmulde
- Verstärkungsecken in den Ecken der Mulde
- Stapelsicherungsprofil für Ladungssicherung gestapelter Absetzmulden auf beiden Seiten
- Mulde innen und außen durchgeschweißt
Standard Materialbauweise
- Boden 5 mm, Seitenwand 3 mm, Schüttwand 4 mm
Stahlgüte
- S235JR
Lackierung
- innen und außen grundiert, außen mit RAL-Farbe nach Wahl lackiert
Haken
- Aufnahmebolzen nach DIN 30720
Abschlussprofil
- stabiles Abschlussprofil
Optionen
- Kunststoffdeckel
- Bohrschlammmulde Sonderausführung für die Aufnahme von Bohrschlamm
- hochgezogene Schüttkante
- Deckel mit Federentlastung, mit Gummidichtung und Augenschrauben zum dichten Verschließen
- höhere Blechstärken auf Anfrage
DGUV 114-010 Prüfplakette
Alle Maße sind Circamaße, Konstruktionsänderungen vorbehalten.
Sonderkonstruktionen auf Anfrage
